电动调节阀出现稳定性较差振荡现象时的解决方法

时间:2020-02-25     作者:蓝诺【原创】

  电动调节阀不稳定及出现振荡时该怎么办?电动调节阀稳定性较差及出现振荡时如何加以解决?电动套筒单座式调节阀ZAZP特点:本系列调节阀由阀门和ZKZ系列电动执行机构组成。采用平衡式阀瓣和双座套筒宽导向结构,可有效消除机构振动噪声和提高使用寿命,采用低流阻、高容量的阀体和套筒,具有流量大、调节范围大以及很小的密封泄漏(见性能指标)。执行机构接受0-10mA或4-20mA直流信号,控制调节阀的开度,实现对管路内介质的压力、流量、液位等受控参数的控制,总结如下:

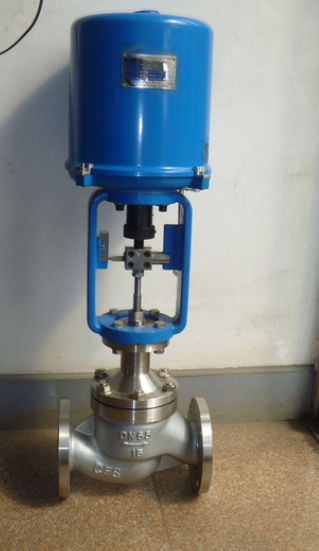

电动调节阀


  (1)改变不平衡力Ft的作用方向通常采用改变流向的方法来改变FI的作用方向。如把以dg≥20mm的电动直通单座阀由流闭型改为流开型,可方便地解决阀的稳定性问题。


  (2)避开阀自身的不稳定区不平衡力FI发生方向变化的交变处,电动阀易产生振荡。如电动蝶阀,通常在5°~10°、75°两处发生交变,故最小开度应大于20%,全开度为70°;再如双座阀,一般在10%以内和80%~90%开度上发生交变,使用中应加以回避。


  (3)更换稳定性好的阀稳定性好的阀其不平衡力变化较小、导向好,电动套筒阀就有这一特点。当电动双座阀稳定性较差时,可换成电动套筒阀使用。


  (4)增大弹簧刚度这是提高稳定性常见的简单方法,如将20~100kPa的弹簧改成60~180kPa的大刚度弹簧。采用此法主要是带有定位器的阀,否则要另配定位器。


  (5)降低响应速度当系统要求阀的响应或调节速度不宜太快(如流量需要微调时)而阀的速度较快时,或者系统本身已是快速响应系统,而阀又带定位器来加快动作时,都将会产生超调,发生振荡,对此,应降低响应速度。
