气动薄膜调节阀的组装有哪些基本要求?

时间:2020-04-03     作者:蓝诺【原创】

  气动薄膜调节阀技能考核的内容分为气动薄膜调节阀的组装、调节阀与电-气阀门定位器的连接、电路气路连接、调节阀与阀门定位器调校、设备复位整理以及文明比赛等五部分内容。要求选手工具选择正确、操作规范,各器件的安装先后顺序正确;器件组装方法及位置正确、连接牢靠、无漏气现象;调校方法正确,校验结果满足精度要求,数据处理方法得当;在要求的时间内能完成设备复位,即拆卸恢复为比赛开始时的状态。另外,要求选手在比赛过程中严格遵守考场纪律、文明操作。下面我们介绍气动薄膜调节阀校验系统的组装。

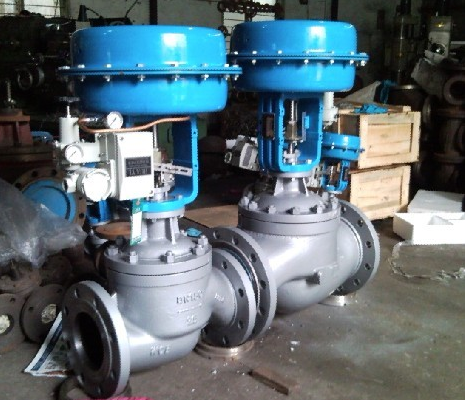

气动薄膜调节阀


  1、调节阀的组装

  气动薄膜调节阀的组装从阀芯开始,然后安装阀盖,阀盖的6颗螺母要均匀上紧,以保证阀的密封性;比赛过程中,为方便操作,先装执行机构支架再装膜头内件和上膜盖,执行机构支架安装的关键是牢固。否则,在使用过程中会发生危险;而膜盖的安装是组装过程中最费时的环节,但一定要有次序地均匀拧紧膜盖螺丝,以防漏气。


  2、推杆行程的校验

  执行机构与控制机构都组装完成以后,因对膜头内件重新进行了组装,所以要进行推杆行程的校验。校验的目的有两个:一是保证执行机构能够正常工作,走够全行程;二是保证气压信号在压力范围下限值时,阀门全关。校验时首先给膜头施加信号下限的压力值(80kPa),使推杆稍稍向上移动,然后将压力增大再减小至下限值,此时,通过开缝螺丝连接推杆和阀杆,安装百分表并调零,固定指针,使其指向行程标尺的零位。


  3、定位器的安装

  定位器的安装直接影响到了调节阀与定位器的联校,如果安装不到位,会使检验变得很困难。定位器首先要预固定在执行机构支架上,并且保持垂直;插销件安装在指针块的螺孔中,而不要装在开封螺丝的螺孔中;给膜头施加信号范围一半大小的压力值(160kPa),使指针指向行程的正中间(12.5mm),此时将定位器的反馈杆安装水平,即与定位器呈90°夹角。若无法装水平,则重新调整定位器的上下位置,直至装平为止。
