气动薄膜调节阀的选型方法是什么?

时间:2020-04-16     作者:杭州富阳蓝诺调节阀【原创】

  1.根据使用要求选型


  气动薄膜调节阀由阀芯和阀体(包括阀座)两部分组成,按不同的使用要求有不同的结构形式,气动薄膜调节阀主要有直通单座阀、双座调节阀和高压角式调节阀。

  1.1直通单座阀泄漏量小,流体对单座阀芯的推力所形成的不平衡力很大,因此直通单座阀适用于要求泄漏量小、管径小和阀前后压差较低的场合。


  1.2直通双座阀阀体内有上下两个阀芯,由于流体作用于上下阀芯的推力方向相反而大致抵消;所以双座阀的不平衡力很小,允许阀前后有较大的压差。但由于阀体内流路复杂,用于高压差时对阀体的冲蚀损伤较严重,不宜用于高粘度、含悬浮颗粒或含纤维的介质。此外由于受加工条件的限制,双座阀上下两个阀芯不易同时关严,所以关闭时泄漏量大,尤其是在高温或低温的场合下使用时,因材料的热膨胀系数不同,更易引起严重的泄漏。


  1.3角式高压阀阀体为直角式,流路简单、阻力小,受高速流体的冲蚀也小,特别适用于高压差、高粘度和含悬浮物颗粒状物质的流体,也可用于处理汽液混相,易闪蒸汽蚀的场合。这种阀体可以避免结焦、粘结和堵塞。


气动薄膜调节阀的选型方法是什么


  2.根据安全性选型


  气动薄膜调节阀有气开阀和气闭阀两种形式。根据不同生产工艺上的安全和使用要求考虑,当信号压力中断时调节阀处于打开或关闭位置,对工艺生产造成的危害性大小而定。如果阀门处于关闭位置时危害小,则选用气开阀,信号压力中断时,使调节阀处于关闭位置,反之,则选用气闭阀。


  3.根据流量特性选型


  在自控系统的设计过程中选择气动薄膜调节阀应着重考虑流量特性。典型的理想特性有直线流量特性、等百分比流量特性(对数流量特性)、快开流量特性和抛物线流量特性四种。直线流量特性在相对开度变化相同的情况下,流量小时,流量相对变化值大;流量大时,流量相对变化值小。因此,直线流量调节阀在小开度(小负荷)情况下调节性能不好,不易控制,往往会产生振荡,故直线流量特性调节阀不宜用于小开度的情况,也不宜用于负荷变化较大的调节系统,而适用于负荷比较平稳,变化不大的调节系统。因此,直线流量调节阀在小开度(小负荷)情况下调节性能不好,不易控制,往往会产生振荡,故直线流量特性调节阀不宜用于小开度的情况,也不宜用于负荷变化较大的调节系统,而适用于负荷比较平稳,变化不大的调节系统。百分比流量特性的调节阀在小负荷时调节作用弱,大负荷调节作用强,它在接近关闭时调节作用弱,工作和缓平稳,而接近全开时调节作用强,工作灵敏有效,在一定程度上,可以改善调节品质,因此它适用于负荷变化较大的场合,无论在全负荷生产和半负荷生产都能起到较好的调节作用。

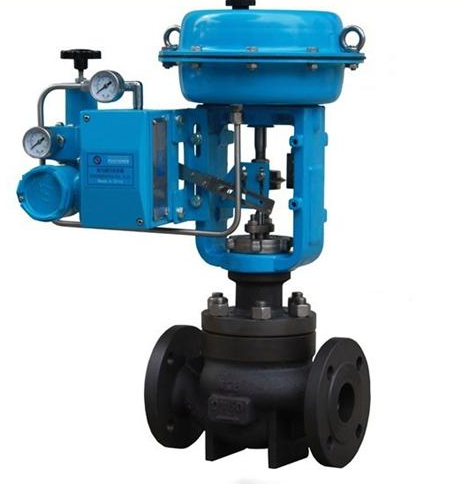

气动薄膜调节阀


  4.调节阀口径的选择


  应根据已知的流体计算出所要求的流量系数CV值,再根据产品技术参数表选取合适的调节阀口径。在计算CV值时要注意液体、气体、水蒸气和其它蒸气的区别。


  流量系数即CV值(中国工业称为:KV值)是阀门、调节阀等工业阀门的重要工艺参数和技术指标。正确计算和选择CV值是保障管道流量控制系统正常工作的重要步骤。


  流量系数(CV值)定义:是指单位时间内、在测试条件中管道保持恒定的压力,管道介质流经阀门的体积流量,或是质量流量。即阀门的最大流通能力。阀门的CV值须通过测试和计算来确定。
