【图文结合】一文教会你电动调节阀接线

时间:2020-06-19     作者:蓝诺阀门【原创】

  电动调节阀的动力电源分两种。一种是三相电AC380V。一种是单相电AC220V。以单相电为例:接动力电源线AC220V两根,与电动调节阀的电源端相接。弱电控制线四根。分别为输入两根、输出两根。(信号最常用的有4-20mA,也有0-10V等弱电控制信号)其中调节阀的输入端按照正负极接系统的控制端。电动调节阀的输出端按照正负极接系统的反馈端。

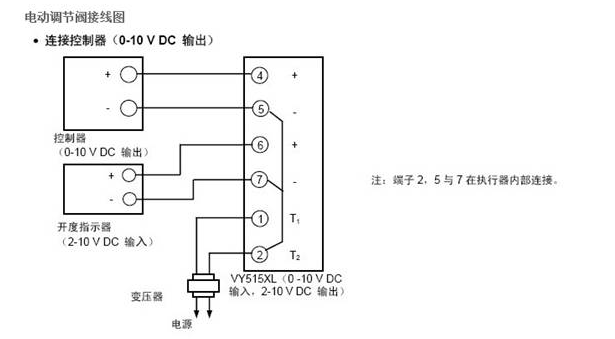

电动调节阀接线图
