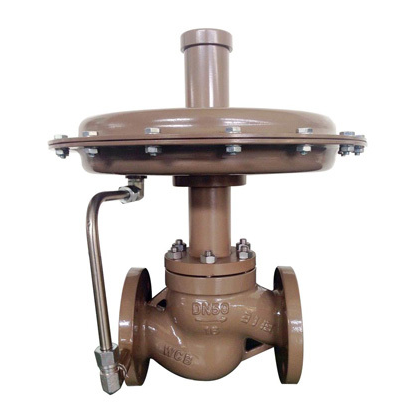

自力式压力调节阀取压点的基本选择方式时间:2020-08-21 自力式压力调节阀根据取压点位置分阀前和阀后两类,取压点在阀前时,用于控制阀前压力恒定;取压点在阀后时,用于控制阀后压力恒定。控制阀后是减压阀,控制阀前是背压阀,对蒸汽介质,可采用冷凝器将介质蒸汽冷凝,保护进入膜头的介质温度在现场环境温度,避免使膜片损坏。 对气体介质,可直接将被控气体送入膜头。当阀前和阀后压力同时引入执行机构的气室两侧时,自力式压差调节阀可以控制调节阀两侧的压差恒定,也可将安装在管道上孔板两端的压差引入气动薄膜执行机构的气室两侧,组成自力式流量控制阀,或用其他方式将流量检测后用自力式调节阀实现流量控制。 流量设定调整用于调节流阻。设定调整用于改变弹簧的初始预紧力,调节压差的设定值。图中的压差是用两个薄膜执行机构输出推力的比较来实现的,也可只用一个薄膜执行机构。当取压点的信号来自同一管道上安装的孔板两侧时,可用于控制流量。 带指挥器的自力式压力调节阀和直接作用自力式调节阀类似,其设定信号由指挥器的设定弹簧设置。 另有一种采用重锤作为设定的自力式压力调节阀。重锤经杠杆连接到阀杆,其重力经放大后作用在阀杆上,只有两者平衡时,阀杆才不移动。由于其结构简单,维护量少,在一些不重要或初级的压力控制系统中被采用,例如,蒸汽分压缸的压力控制等。 |
