电动套筒调节阀工作原理图文介绍!

时间:2020-08-30     作者:杭州蓝诺阀门厂家【原创】   阅读

 电动套筒调节阀一般常用于泄露量要求不高、阀前后压差较大的场合,采用套筒压力平衡结构,在阀芯上设压力平衡孔,消除了阀瓣上的大部分静态不平衡力,并有一定的阻力作用,可以减小流体流动引发振动,特别适用于流量大的干净介质场合,广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。


  电动套筒调节阀结构简单,装拆维修方便,套筒与阀塞间导向面大,可改善由涡流和冲击引起的振荡,比普通的单、双座调节阀噪声降低10dB左右。

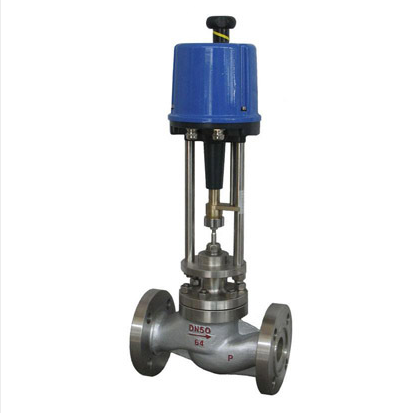

电动套筒调节阀



  电动套筒调节阀工作原理:


  电动套筒调节阀以AC220V电源电压为动作力,通过接收工业自动化控制系统的信号(4-20mA DC、0-10mA DC或1-5V DC),即可控制调节阀运转,改变阀芯和阀座之间的截面积大小,从而达到对管路流体介质压力、温度、流量、液位等连续调节,实现自动化调节功能,使被控工艺参数保持在给定值!


电动套筒调节阀工作原理图


  电动套筒调节阀工作原理动态图


  电动套筒调节阀采用单座调节阀的阀体,在阀体内插入一个圆筒形的套筒,以套筒为导向,安装一个轴向上下动作的阀芯,在套筒上切开了具有一定流量特性的孔,通过阀芯与套筒孔形成开孔面积的变化,实现调节流量的目的。
