自力式压力调节阀安装前的准备及工作原理

时间:2019-07-04     作者:杭州富阳蓝诺调节阀有限公司【原创】

  自力式压力调节阀分自力式压力、压差和流量调节阀三个系列。当将阀前和阀后压力同时引入执行机构的气室两侧时,自力式压差调节阀可以调节阀两端的压力恒定,也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧,组成自力式流量调节阀,或用其他方式将流量检测后用自力式压差调节阀实现流量调节。下面,就跟着小编来了解自力式压力调节阀安装前的准备及工作原理。

  一、自力式压力调节阀安装前的准备


自力式压力调节阀


  1、自力式调节阀安装前应对管路进行清洗,排除污物和焊渣。安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入蒸汽时应使所有阀门开启,以免杂质卡住。在使用手轮机构后,应恢复到原来的空档位置。

  2、安装自力式调节阀的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修。

  3、自力式调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

  4、自力式调节阀属于现场仪表,要求环境温度应在——25——60℃范围,相对湿度≤95%。如果是安装在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

  5、为了使自力式调节阀在发生故障或维修的情况下使生产过程能继续进行,自力式调节阀应加旁通管路。同时还应特别注意,自力式调节阀的安装位置是否符合工艺过程的要求。

  6、自力式调节阀执行机构的减速器拆修后应注意加油润滑,低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。


自力式压力调节阀

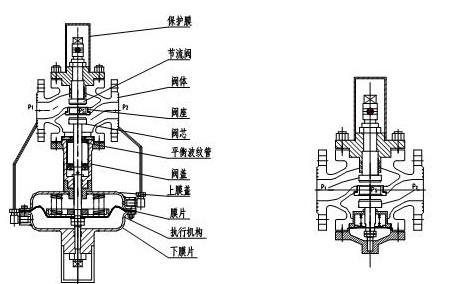

  二、自力式压力调节阀的工作原理

  总有阀后、阀前控制两种,阀前压力P1经过阀芯、阀座的节流后,变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。当P2增加时,P2作用在顶盘上的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯关向阀座的位置。这时,阀芯与阀座之间的流通面积减少,流阻变大,P2降低,直到顶盘上的作用力与弹簧反作用力相平衡为止,从而使P2降为设定值。同理,当P2降低时。作用方向与上述相反,这就是阀后压力调节的工作原理。 关于自力式压力调节阀的应用也非常的广泛,突出方面在黏度较高的介质中的应用。

  以上就是自力式压力调节阀安装前准备须知及工作原理,如果想了解更多相关信息,欢迎关注本公司的官方网站。
