  自力式调节阀是一种无需外来能源,依靠被测介质自身压力或温度或流量变化,按预先设定值,进行自动调节的控制装置,是一种节能型仪表。它集控制、执行诸多功能于一身。自成一个独立的仪表控制系统。集变送器、控制器及执行机构的功能于一体。不同于一般含义上的控制阀。


自力式调节阀


  自力式压力调节阀的组成

  自力式压力调节阀是自成一体的压力控制器阀门。一般来讲,介质压力随着介质流量的变化而变化。当介质流量发生变化时,为保证压力恒定,则需要自力式调节阀来控制。


自力式调节阀


  自力式压力调节阀的分类

  1.按阀后、阀前控制分为:自力式阀后(减压)控制阀、自力式阀前(泄压)控制阀。

  2.按是否带指挥器分为:

  a.直接作用型自力式调节阀

  直接作用式调压阀就是通过介质本身直接控制阀门,达到调压的作用。直接作用式调压阀有阀后取压形式与阀前取压形式。

  阀后取压,保持阀后的压力在设定范围内,达到阀后减压的功效。

  阀前取压,保持阀前的压力在设定范围内,达到阀前泄压的功效。

  b.指挥器操作型自力式调节阀

  指挥器操作型调节阀是通过两个阀门之间的相互控制,来达到自动调压的作用。


自力式调节阀


  自力式压力调节阀的工作原理

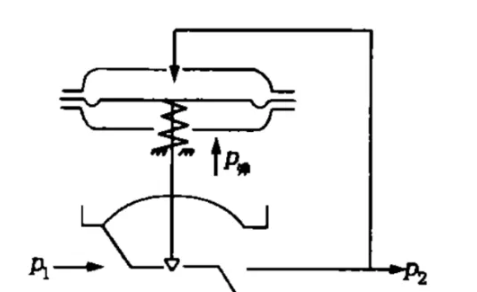

  1.自力式阀后压力调节的工作原理(见下图)


自力式压力调节阀的工作原理


  阀前压力P₁经过阀芯、阀座的节流后,变为阀后压力P₂。P₂经过管线输入上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。当P₂增加时,P₂作用在顶盘上的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯关向阀座的位置。这时,阀芯与阀座之间的流通面积减少,流阻变大,P₂降低,直到顶盘上的作用力与弹簧反作用力相平衡为止,从而使P₂降为设定值。同理,当P₂降低时。作用方向与上述相反,这就是阀后压力调节的工作原理。

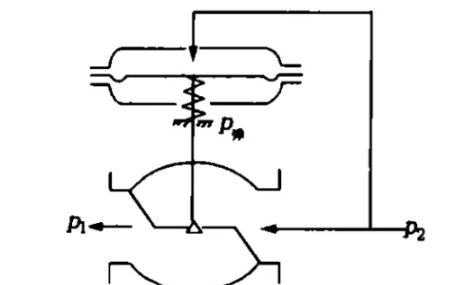

  2.自力式阀前压力调节的工作原理(见下图)


自力式压力调节阀的工作原理



  自力式压力调节阀的主要特点

  1.自力式压力调节阀无需外加能源,能在无电无气的场合工作,既方便又节约能源。

  2.压力分段范围细且互相交叉,调节精度高。

  3.压力设定值在运行期间可连续设定。

  4.对阀后压力调节,阀前压力与阀后压力之间比为10:1~10:8

  5.橡胶膜片式检测,执行机构检测精度高、动作灵敏。

  6.采用压力平衡机构,使调节阀反应灵敏,控制精确。


自力式调节阀


  自力式调节阀有自力式压力(微压)调节阀、自力式(压差)流量调节阀、自力式温度调节阀等几类。自力式压力调节阀是其家族成员之一,由于它无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暧及没有供电、供气又需控制的场合。
