气动衬氟调节阀 百科介绍

  一、气动衬氟调节阀概述

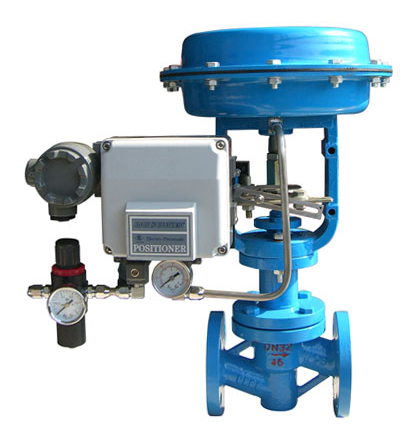

气动衬氟调节阀

  精小型气动衬氟调节阀采用顶部导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB;公称通径范围DN20~300;使用温度由-20℃~+200℃范围内多种档次;泄漏等级VI级,流量特性为线性或等百分比。


  精小型气动衬氟调节阀是气动单元组合仪表中的执行单元,配用电—气转换装置之后,也可进入电动单元组合仪表系统,他接受来自调节仪表的信号,直接改变调介质(如液体、气体、蒸汽等)的流量,使被控工艺参数(如温度、压力、流量等)保持在给定值。


  二、气动衬氟调节阀结构特征与原理


  调节阀是由气动薄膜执行机构与调节机构二部分组成,其结构与原理见下图

气动衬氟调节阀结构特征与原理

  气动衬氟调节阀_结构图


  三、气动衬氟调节阀执行机构概述

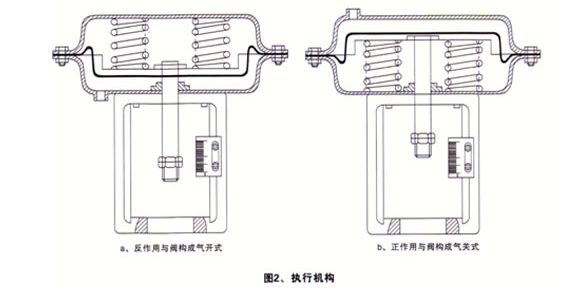

气动衬氟调节阀执行机构

  气动衬氟调节阀_执行机构


  执行机构是气动调节阀生产过程自动控制系统的重要组成部分,其有正反两种作用形式,当信号压力增加,推杆伸出膜室的叫正作用,与阀配合构成气关式(如图2a)。当信号压力增加,推杆推出膜室的叫反作用,与阀配合构成气开式(如图2b)。其原理:当信号压力输入膜室后,在膜片上产生推力,压缩弹簧,使推杆移动,带动阀杆,改变阀芯与阀座之间的流通面积,知道弹簧的反作用与信号压力作用在膜片上的推力想平衡,从而达到自动调节工艺参数之目的。


  四、气动衬氟调节阀规格与技术参数

气动衬氟调节阀规格与技术参数


  五、气动衬氟调节阀主要性能指标

气动衬氟调节阀主要性能指标


  六、气动衬氟调节阀主要零部件材料

气动衬氟调节阀主要零部件材料

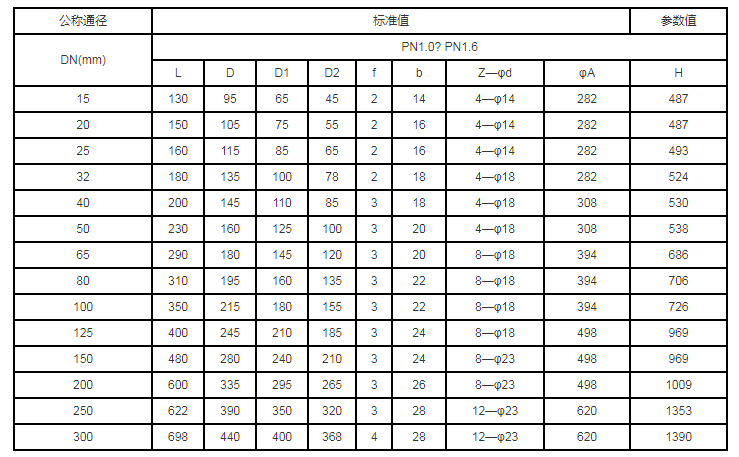

  七、气动衬氟调节阀主要连接尺寸

气动衬氟调节阀主要连接尺寸


  八、气动衬氟调节阀主要技术参数

气动衬氟调节阀主要技术参数
