气动调节阀构造「图文」详解

　气动调节阀在化工生产中是很重要的，它是组成工业自动化系统的重要环节，它就像是生产过程自动化的手和脚一样必须。气动调节阀在石油、化工、电力、冶金等工业企业中都有着广泛的应用，接下来杭州蓝诺阀门厂家就带大家来了解气动调节阀的相关知识。

　　气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。

　　气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态构造的不同组装方式实现。

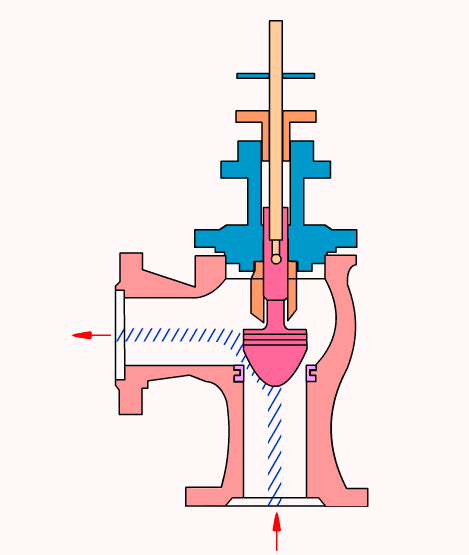

　　气动调节阀构造

　　气动调节阀主要由气动执行机构、阀体和附件三部分组成。执行机构以洁净压缩空气为动力，接收4~20毫安电信号或20~100KPa气信号，驱动阀体运动，改变阀芯与阀座间的流通面积，从而达到调节流量的作用。为了改善阀门的线性度，克服阀杆的摩擦力和被调介质工况（温度、压力）变化引起的影响，使用阀门定位器与调节阀配套，从而使阀门位置能按调节信号精准定位。

　　执行机构由隔膜/活塞、弹簧、手轮、气动杆、连轴器等主要部件构成；阀体的主要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等；其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。

　　为了机组安全运行，一些重要的阀门设计有电磁阀、保位阀、快速泄压阀等附件，确保调节阀在失电、失信号或失气情况下实现快开（关）或保卫功能（三断自锁保护功能），满足工艺系统安全运行要求。

　　控制阀的三断保护：断气源保护、断电源保护和断信号源保护。
