200V电动调节阀接线图及原理图

时间:2020-08-27     作者:杭州蓝诺阀门厂家【原创】   阅读

今天我们来讲解电动调节阀是如何接线的,我们就以3810L电动执行器这款常用调节阀为例,本文同时可以用于电动单座调节阀,电动双座调节阀,电动套筒调节阀,电动直通调节阀,电动三通调节阀等。

3810L系列直行程电子式电动执行器是以200V交流单相电源做为驱动电源,接受来自调节器控制信号(DC4  ~  20mA  或 DC1  ~  5V),实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

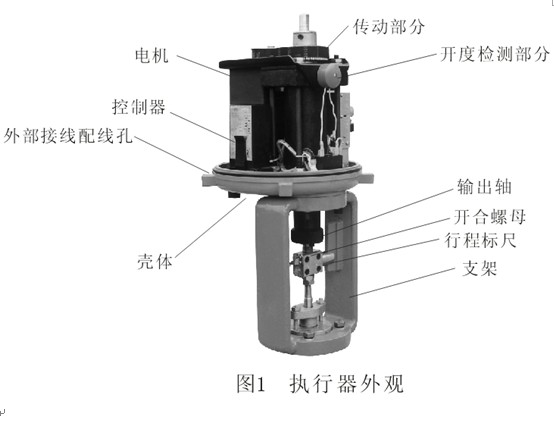

执行结构总装(图)

电动调节阀执行结构总装(图)

本执行器主要由以下几部分组成;
1、控制器:接受来自调节器的 DC4 ~ 20mA 或  DC1 ~ 5V 信号,控制执行器按预定模式工作。
2、传动机构:把电机的旋转运动变成动力输出轴的直线往复运动,实现调节阀的开关和调节功能。

3 、开度检测机构:将输出轴的直线运动位移(阀芯的开度)经齿条、齿轮反馈给电位器,由电位器转换成电信号再反馈给控制器,当来自调节器的输入信号和阀芯的开度信号之差为零时,电机将停止工作。
4 、联结机构:通过支架将执行器和被控阀门联结,并由开合螺母将执行器输出轴和阀杆连接,开合螺母上带有指针,支架上有标尺,可指示输出轴(或阀杆)的位移
5 、手动机构:本执行器还设计有手动机构,在断电情况下,根据需要可由手动操作来完成调节阀的开、关和调节功能

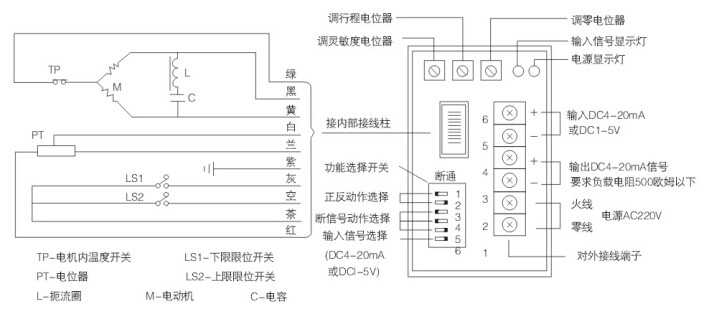

电动调节阀接线图


杭州蓝诺阀门厂家告诉大家:电动调节阀的接线比较复杂,其包含了绿线,黑线,黄线,白线,兰线,紫线,灰线,和红线,空白的为待选安装接线。
(1)三个电位器,分别为调节行程电位器,调灵敏度电位器,调零电位器
(2)两个显示灯,输入信号显示灯及电源显示灯。
(3)六个通断口,功能选择开关,正反动作选择,断信号动作选择,输入信号选择(DC4-20mA或CD1-5V)
