气动调节阀执行机构是啥?

                               更新时间:  2020-09-08    10:15:59          作者:杭州蓝诺阀门厂家 【原创】      来源: http://www.ln-valve.com/


气动调节阀执行机构概述:


  气动调节阀有气动薄膜执行器、定位器、调节阀阀体组成,阀体内有一个阀芯和一个阀座,具有泄漏量小的特点。该阀不平衡力大,其允许压差较双座阀小,在高压差、大口径时,最好配上阀门定位器。公称通径≥25mm的阀为双导向结构,只要改变气动薄膜单座调节阀阀杆与阀芯的连接位置就可实现气开或气闭。单座气动薄膜单座调节阀阀体内有一个阀芯和一个阀座,只要改变阀杆与阀芯的连接位置就可实现气开或气闭。


  气动薄膜单座调节阀配用PSL智能型直行程电动执行器,体积小、规格全、重量轻、推力大、操作方便,无调整电位器,可靠单座调节阀(10张)高、噪声小。PSL电动执行器采用-体化结构设计,具有自诊断功能,使用和调校十分方便;有数字显示窗口,可看到控制信号值、阀位值;电动执行器带断控制信号故障判断、报警及保护功能。即断信号时可使执行机构或开;或关;或保持;或在0~100℅之间予置的任意位置,及带阀门堵转故障判断、报警及保护功能;采用顶端导向,气动薄膜单座调节阀单座密封结构。与其它同类调节阀相比,具有结构简单、额定流量系数大,阀座泄露量小等突出优点。

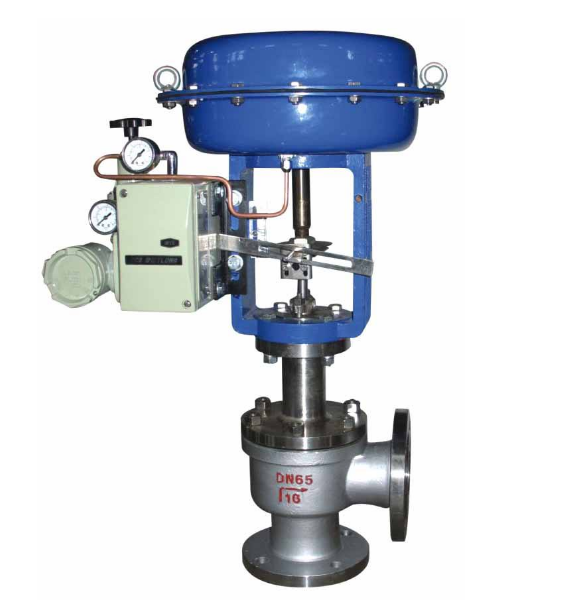

气动调节阀


  气动调节阀执行机构形式:


  气动调节阀执行机构通常采用柔性膜片,此膜片置于两个冲压成形或铸造的膜片盒之间,两个合成的气室中至少有一个是做成压力密封的。薄膜式执行机构通常有一个“范围”弹簧,以反抗执行机构产生的力,调节系统的气动信号接到压力密封的气室,信号的增加或减少形成一个力,用以克服压降在气动薄膜调节阀阀体内造成的力,克服气动薄膜调节阀(填料函)内的阻滞力和执行机构的范围弹簧力。


  气动调节阀执行机构的压力密封气室位于膜片的上方,该气室中压力增加时,引起了向下运动。这样的执行机构通常被称为正作用薄膜式执行机构。


  在气动调节阀执行机构推杆的周围采用密封的办法,可以使下气室构成压力密封,调节系统的气动信号可以连接到该气室上,把上气室接通大气,并改变弹簧的安装方案,使推杆向上移动时压缩弹簧。这样,在下气室中的信号压力增加时就会造成推杆向上运动。这种形式的执行机构通常被称为反作用执行机构。
